壓縮空氣在現代工業生產過程中作為主要的動力源，然而取之大氣的壓縮空氣中存有大量的灰塵（固體）、油滴、油霧、水滴、水霧。這些污染物會導致工藝設備運行效率降低，維護成本提高，停機故障增加，產品質量下降，以至整個系統不能正常工作。固此在使用壓縮空氣前有必要對壓縮空氣進行干燥凈化處理。
冷凍式壓縮空氣干燥凈化裝置是將濕熱的壓縮空氣中的水（水汽）從壓縮空氣中除去，以達到各用戶使用壓縮空氣的質量等級。保證用氣設備、工藝裝置的正常運行，提高生產效率及經濟效益。
冷凍壓縮空氣干燥機是二十世紀七十年代末八十年代初發展起來的一種普及型干燥設備（八十年代末九十年代初進入國內），其運行不消耗任何干燥劑，也無需再生氣，價格性能比較合理。

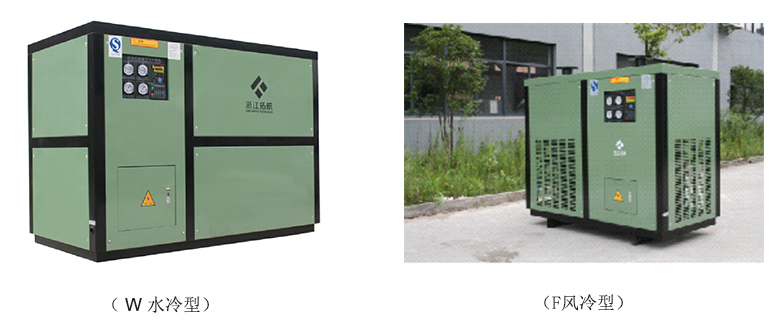

TCD冷凍式壓縮空氣干燥機采用高品質的零部件組合完成，使其運行平穩，性能可靠、噪音低、能耗低及安裝方便，是一種理想的壓縮空氣凈化設備。
1）工作原理
TCD冷凍式壓縮空氣干燥機是采用制冷技術對壓縮空氣進行強制冷卻，使其大量水汽冷凝液滴，由排水器排出機外，以達到壓縮空氣干燥除濕目的。
2）工藝流程
TCD冷凍式壓縮空氣干燥機工藝流程，由壓縮空氣冷卻干燥和冷媒制冷兩套系統組合而成。
a、干燥工藝流程
濕熱壓縮空氣進入（經管程）預冷器與被處理的低溫干燥壓縮空氣（經殼程）進行熱交換，降低壓縮空氣的溫度，再進入（經殼程）蒸發器，使壓縮空氣冷卻到1.7℃（壓力露點）左右，其中所夾帶的水汽因冷卻作用而凝結成小水滴，同時和壓縮空氣流程高效氣水分離器，水滴因旋轉離心原理而附著在氣水分離器管壁上，又因重力掉落氣水分離器底部，經自動排水器排出機外。干燥后的低溫空氣進入預冷器與進氣進行熱交換后引至出口輸出，既完成干燥過程。
b、制冷工藝流程
冷媒壓縮機將冷媒壓縮成高溫高壓的氣體冷凝器，流經冷凝器散熱，冷卻成常溫高壓液態冷媒，通過干燥過濾及視鏡后，進入熱力膨脹閥做節流膨脹（由高壓液體經細小孔穴而變?yōu)橐簤阂后w，控制其流量并使其易于蒸發，能以潛熱吸收周?chē)罅繜崃浚?，進入冷媒蒸發器膨脹，進而吸收管外壓縮空氣的熱量，而變?yōu)榈蛪簹鈶B(tài)過熱冷媒，再進入氣態分離器后回到壓縮機壓縮再循環。
3)、干燥機的容量控制

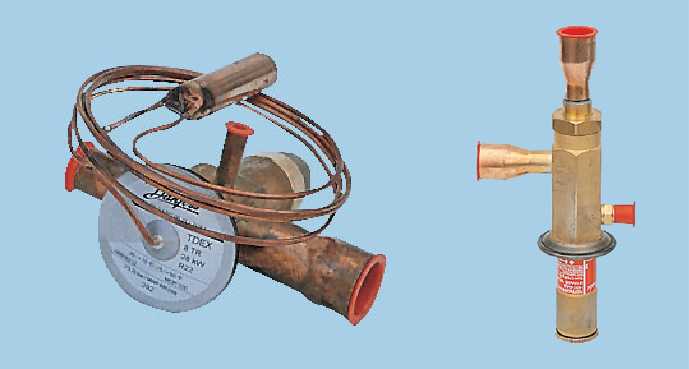

①. 感溫式平衡熱力膨脹閥，其感溫球裝設在壓縮機低壓的回流管上，可正確感知流回壓縮機冷媒的過熱度，適當?shù)乜刂评涿浇?jīng)膨脹閥流入蒸發器的流量，使蒸發器內冷媒量與壓縮空氣負荷相適應。
②. 裝設在冷媒壓縮機回流管及高壓排氣管間的比例式熱氣旁通閥，當負載減少時可適當?shù)谋壤酝ㄗ饔茫瑴p少流入蒸發器的冷媒量，固此，TCD冷干機在壓縮空氣負荷變化時仍能保證相對穩定露點溫度。
③. 保護裝置，裝設在干燥機的保護裝置有過電流繼電器，更有感測系統壓力的高低壓保護開關，此裝置可避免因冷凝器散熱不良而讓壓縮機超高壓運轉，或因制冷系統內的冷媒外泄而導致壓縮機無法得到適當?shù)幕亓骼鋮s，以保護壓縮機壽命。
4）、TCD型冷凍式干燥機的技術特點
結構設計
TCD冷干機幾大換熱器部件，采用按工藝流程進行單元件組合，并采用法蘭連接，以利于掌握各單元件工作點的工作狀況及便于內部維護，清洗和更換。
主機選型
TCD冷干機為達到產品使用效果，我們選擇最適合的知名品牌核心（心臟）部件。我司根據多年生產實踐經驗不同規格的產品其主機——冷媒壓縮機，選擇廠家和型號有所不同。確保本公司系列產品的現場運行穩定、可靠。
露點控制（適用于電腦型冷干機）
采用蒸發器末端插入式溫度監控方式，以利于真正掌握空氣露點溫度的變化并及時加以控制調節。
氣水分離
采用減速凝聚，導流加速的分離原理，使高效氣水分離器的氣水分離效率從一般風分離器的60%—70%提高到99%以上，使其真正確保冷干機露點溫度和出氣品質。
自動排水

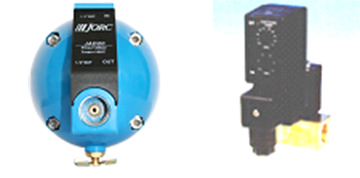

國內獨家采用浮球自動排水和電子自動排水組合，有效防止因排水的堵塞而在高效氣水分離器內形成積水，確保出氣品質不因排水器的堵塞而受影響。
穩定控制
TCD冷干機采用國際優質品牌的熱力膨脹閥，熱氣旁通閥，水量調節閥的聯合調節，使冷干機的出氣露點不隨進行負荷的變化而變化，而是始終穩定溫度1.7℃左右。
智能控制（適用于電腦型冷干機）
控制儀由中科院半導體研究所針對TCD冷干機研制開發，實時監測冷干機的運行參數，并進行參數偏移設定值?？蛇x配RS232/RS485和聯動接口，可進行遠程通訊、集中控制和空壓機聯動。具有操作簡單，自動控制、多種故障報警及溫度控制監測等優點。
技術特點：
1.保證設備在50℃的環境溫度下正常運行；
2.換熱器采用逆流設計，換熱效率高，體積??；

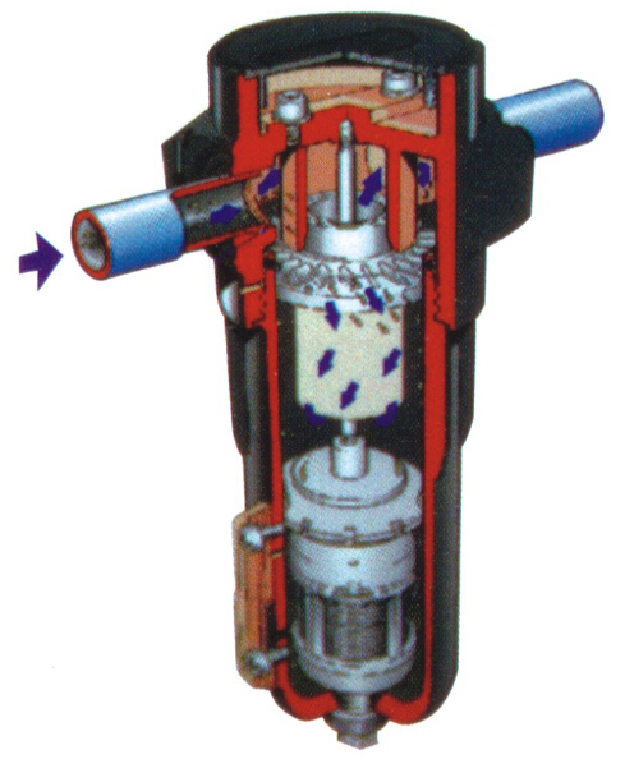

3.汽水分離器采用了專利設計的三級分離方式：直接碰撞式分離+低速離心分離+不銹鋼絲網除霧分離器，將99.9％的液態水分從被冷卻的壓縮空氣中分離出來，防止水分的二次蒸發，保證成品氣的低露點品質；

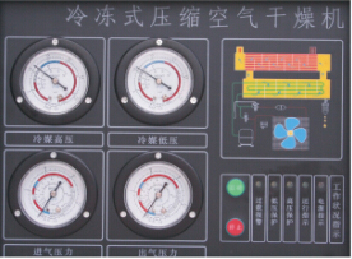

4.實時顯示運行參數。
